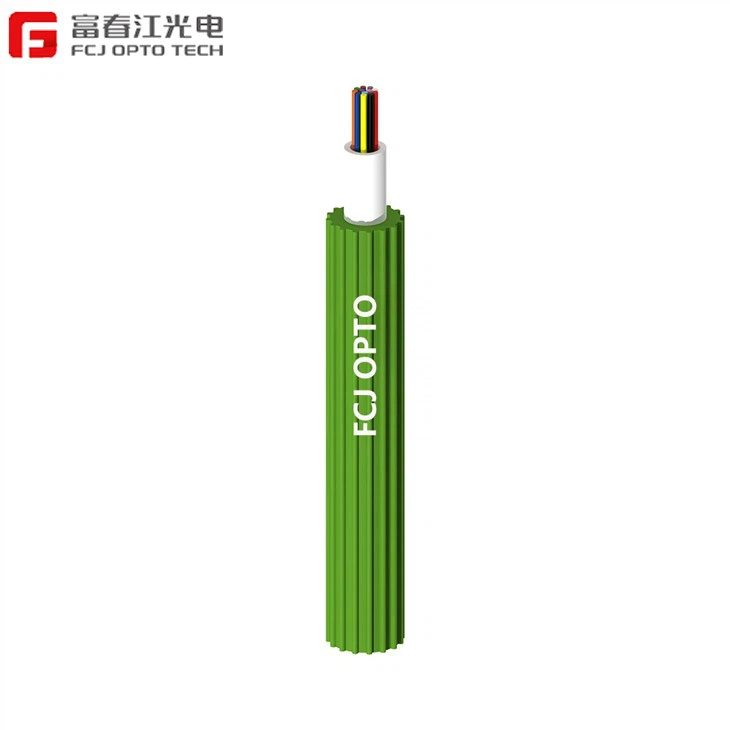

Cábla Mini Aer-séidte FCJ OPTO

G.652

G.655

50/125μm

62.5/125μm

Caolú

( móide 20 céim )

@850nm

Níos lú ná nó cothrom le 3.0dB/km

Níos lú ná nó cothrom le 3.0dB/km

@1300nm

Níos lú ná nó cothrom le 1.0dB/km

Níos lú ná nó cothrom le 1.0dB/km

@1310nm

Níos lú ná nó cothrom le 0.36dB/km

Níos lú ná nó cothrom le 0.36dB/km

@1550nm

Níos lú ná nó cothrom le 0.22dB/km

Níos lú ná nó cothrom le 0.23dB/km

bandaleithead

（Aicme A）

@850

Níos mó ná nó cothrom le 500MHZ·km

Níos mó ná nó cothrom le 200MHZ·km

@1300

Níos mó ná nó cothrom le 1000MHZ·km

Níos mó ná nó cothrom le 600MHZ·km

Cró Uimhriúil

{{0}}.200±0.015NA

{{0}}.275±0.015NA

Tonnfhad Gearrtha Cábla λcc

Níos lú ná nó cothrom le 1260nm

Níos lú ná nó cothrom le 1480nm

Cineál Cábla Mini

GCYFXY－xxF（MTE móide Trastomhas Amuigh）

MTE1.8

MTE2.0

MTE2.3

MTE2.5

MTE2.8

Líon Snáithíní

2-4

2-4

6-12

2-12

14-24

Tiús Sheath Seachtrach HDPE

Ainmniúil:{{0}}.20mm,Mion: 0.15mm

Trastomhas Amuigh Ainmniúil

1.8mm

2.0mm

2.3mm

2.5mm

2.8mm

Neas Meáchan

2.6 kg/km

4.0 kg/km

5.0 kg/km

6.0 kg/km

7.0kg/km

tanúchán (snáithín aon mhodha)

1310nm/1550nm Níos lú ná nó cothrom le 0.35/0.22dB/km

uas. Ag tarraingt Fórsa

40N

40N

50N

60N

60N

uas. Squeeze Fórsa

600N/100mm

Mion-Gha Statach Incheadaithe / Lúbthachta Dinimiciúla

10x/20x OD de chábla snáthoptaice

Raon teochta

Stóráil -30-＋60 céim ; Suiteáil -10-＋40 céim ; Oibríocht -20-＋50 céim

Saol cábla snáthoptaice (luacháil)

25 BLIAIN

Míreanna

Caighdeáin Thagartha Tástála

Torthaí Tástála

Nótaí

Teannas

IEC 60794-1-2-E1
（GB/T 7424.2-E1）

Strain Snáithín (faoin gcéad)

Lobhadh cúlpháirtí (dB)

Is é teannas tástála gearrthéarmach an teannas uasta.

Is é teannas tástála fadtéarmach ná 1/3 den teannas uasta

Gearrthéarma Níos lú ná nó cothrom le 0.3
Fadtéarma Níos lú ná nó cothrom le 0.1

Gearrthéarmach: Níos lú ná nó cothrom le 0.1,
Gan brú suntasach tar éis faoiseamh strus;
Fadtéarmach: Gan Suntas

Fórsa leata

IEC 60794-1-2-E3
（GB/T 7424.2-E3）

Fórsa brúite gearrthéarmach: maolú breise Níos lú ná nó cothrom le 0.05.

Fórsa crushing fadtéarmach: gan aon suntasach.

Tar éis deireadh a chur le strus, ní bheidh aon maolú iarmharach breise ar an snáithín, an

Níl aon scoilteadh infheicthe ar an dromchla truaill

Brú tástála gearrthéarmach: 600N

Brú tástála fadtéarmach: 200N

Tástáil lúbthachta arís agus arís eile

IEC 60794-1-2-E6
（GB/T 7424.2-E6）

Tar éis tástála: gan aon mhaolú iarmharach cúlpháirtí iarmharach ar an snáithín.

Níl aon scoilteadh an truaill le feiceáil go radhairc

Ga lúbthachta=20 uair thrastomhas an mhicrea-chábla

Luchtaigh=15N

Amanna lúbthachta: 25

Tástáil torsion

IEC 60794-1-2-E7
（GB/T 7424.2-E7）

Tar éis na tástála: gan aon bhriseadh snáithíní agus gan aon scoilteadh ar an truaill le feiceáil.

Tar éis deireadh a chur le strus, ní léir go bhfuil maolú breise iarmharach ann

Uillinn casadh: ±180º

Luchtaigh=15N

Líon na gcrann: 5

Tástáil foirceannadh

IEC 60794-1-2-E11A
（GB/T 7424.2-E11A）

Tar éis na tástála: gan aon bhriseadh snáithíní agus gan aon scoilteadh ar an truaill le feiceáil

Trastomhas mandrel=20 oiread trastomhas an mhicrea-chábla

Líon na n-iompaithe docht créachta=10

Líon na dtimthriallta=5

Déantar na torthaí thuas go léir a thástáil ag tonnfhad 1550nm

Trealamh Tástála

Gnáthfaid seachadta aeir agus cineálacha píopaí atá oiriúnach do sheachadadh aeir

Polasaí: PRM-196 , PR140 etc.

Brú aeir: 13bar

Líon Snáithíní

Cineál microtube
3.5/5.0mm

Cineál microtube
5.5/7.0mm

2-12 芯

800m

1500m

14-24 芯

500m

1500m

Míreanna

Modh Tástála

Táscairí le baint amach ag an tástáil

Feidhmíocht Teochta

IEC 60794-1-2-F1

tanúchán breise snáithíní (1550nm)

Níos lú ná nó cothrom le 0.1 dB/km

Feidhmíocht treá uisce

IEC 60794-1-2-F5B

airde uisce 1m, cábla 3m, am tástála 24 uair an chloig

Gan aon phúscadh uisce ó thaobh eile an mhicrea-chábla

Feidhmíocht drip

IEC 60794-1-2-E14

Coinnítear micrea-cháblaí ag teocht chomhthimpeallach 70 céim ar feadh 24 uair an chloig

Ní thiteann aon chomhdhúil filler as micrea-cháblaí
